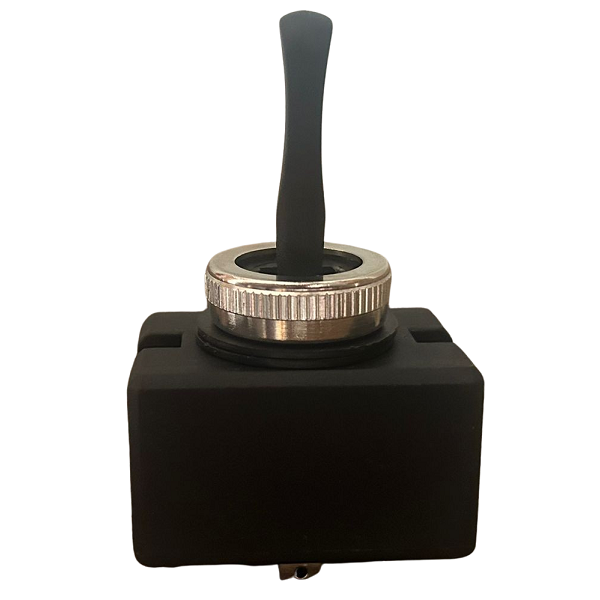

Il deviatore frecce AMA per trattore è un componente elettrico progettato per comandare gli indicatori di direzione su trattori e macchine agricole compatibili. Prima di tutto, consente all’operatore di selezionare la direzione di svolta attraverso il relativo comando. Inoltre, è compatibile con impianti elettrici a 12V e 24V. Di conseguenza, rappresenta un ricambio pratico per ripristinare il corretto funzionamento del circuito delle frecce.
La funzione principale del dispositivo consiste nel deviare il segnale elettrico verso gli indicatori di direzione del lato selezionato. In particolare, quando l’operatore aziona il comando, il deviatore indirizza il circuito verso le frecce corrispondenti. In questo modo, il trattore può segnalare chiaramente la manovra agli altri utenti.
Inoltre, un comando efficiente permette di gestire le frecce in maniera semplice e immediata. Per questo motivo, il deviatore rappresenta un componente importante dell’impianto di segnalazione della macchina agricola.
Il deviatore AMA è progettato per funzionare con tensioni di alimentazione di 12V e 24V. Quindi, può essere utilizzato su differenti configurazioni elettriche compatibili. Tuttavia, prima dell’installazione è sempre necessario verificare tensione, cablaggio e caratteristiche del componente originale.
Il dispositivo supporta una corrente massima di 8,5A a 12V e di 5A a 24V. In particolare, questi valori devono essere rispettati per mantenere il componente entro le condizioni elettriche previste. Di conseguenza, prima del collegamento è opportuno controllare l’assorbimento del circuito delle luci di direzione.
Il deviatore dispone di 3 contatti elettrici. Inoltre, questa configurazione permette di gestire il circuito previsto per la selezione degli indicatori di direzione. Allo stesso tempo, il numero dei contatti rappresenta un parametro fondamentale per verificare la compatibilità con il cablaggio della macchina.
Per una verifica corretta, non bisogna controllare solamente il numero dei terminali. Infatti, è importante verificare anche la loro disposizione e la relativa funzione elettrica.
Il collegamento all’impianto viene effettuato mediante terminali Faston. In questo modo, il componente può essere collegato rapidamente al cablaggio predisposto sulla macchina agricola. Inoltre, i Faston facilitano lo scollegamento durante eventuali interventi di manutenzione o sostituzione.
Il deviatore è predisposto per il fissaggio tramite dado o ghiera. Di conseguenza, può essere installato stabilmente nella relativa sede sul quadro o sul pannello comandi. Prima del montaggio, tuttavia, è consigliabile verificare la compatibilità dell’alloggiamento con il sistema di fissaggio previsto.
Il componente presenta un corpo in plastica di colore nero. Inoltre, questa configurazione permette di ottenere un comando compatto e adatto all’integrazione nei pannelli delle macchine agricole. Allo stesso tempo, il corpo protegge il meccanismo e i contatti elettrici interni durante il normale utilizzo.
Il deviatore presenta un grado di protezione IP53. In particolare, il primo valore indica una protezione contro la polvere tale da non comprometterne il funzionamento, mentre il secondo indica protezione contro l’acqua nebulizzata entro le condizioni previste dalla classificazione. Di conseguenza, il componente risulta indicato per l’utilizzo nelle normali condizioni operative del settore agricolo.
Tuttavia, il grado IP53 non indica una completa impermeabilità. Per questo motivo, il deviatore deve essere montato nella posizione prevista e protetto da lavaggi diretti ad alta pressione o immersioni.
Il dispositivo è progettato per lavorare con temperature comprese tra -20°C e +40°C. Quindi, può essere utilizzato nelle differenti condizioni climatiche previste per l’applicazione. Inoltre, il rispetto dell’intervallo di temperatura contribuisce al corretto funzionamento del componente nel tempo.
Il deviatore presenta dimensioni complessive di 44 x 36 x 74 mm. In particolare, queste misure sono importanti quando il ricambio deve essere installato all’interno di un quadro comandi con spazio limitato. Per questo motivo, prima dell’acquisto è consigliabile confrontare l’ingombro con quello del componente originale.
Un deviatore usurato può provocare frecce intermittenti, mancata attivazione oppure difficoltà nella selezione della direzione. Infatti, contatti deteriorati, Faston ossidati o problemi meccanici possono compromettere il passaggio del segnale elettrico. Di conseguenza, in presenza di anomalie è opportuno controllare sia il deviatore sia il relativo cablaggio.
Infine, prima della sostituzione è consigliabile verificare anche lampeggiatore, lampadine e collegamenti dell’impianto. In questo modo, è possibile individuare correttamente la causa del malfunzionamento.
| Tipo | Deviatore Frecce |
| Settore di Applicazione | Agricoltura |
| Marca | AMA |
| Funzione | Luci di Direzione / Frecce |
| Tensione di Alimentazione | 12V / 24V |
| Corrente Massima a 12V | 8,5A |
| Corrente Massima a 24V | 5A |
| Numero Contatti | 3 Vie |
| Connettori | Faston |
| Fissaggio | Dado o Ghiera |
| Materiale | Plastica |
| Colore | Nero |
| Grado di Protezione | IP53 |
| Temperatura di Utilizzo | -20°C / +40°C |
| Dimensioni | 44 x 36 x 74 mm |
Il deviatore frecce a leva per trattore è un componente fondamentale dell’impianto elettrico, poiché permette di comandare gli indicatori di direzione destri e sinistri. Inoltre, consente all’operatore di segnalare correttamente ogni cambio di direzione sia durante il lavoro agricolo sia durante la circolazione stradale.
Il commutatore è progettato per impianti elettrici a 12V e 24V. In particolare, supporta una corrente massima di 8,5A a 12V e 5A a 24V. Inoltre, il grado di protezione IP53 contribuisce a proteggere il componente da polvere e spruzzi d’acqua, condizioni particolarmente comuni durante l’utilizzo delle macchine agricole.
Prima di tutto, la corrente proveniente dall’impianto elettrico raggiunge il relè di intermittenza. Successivamente, il relè genera il segnale intermittente necessario al lampeggio degli indicatori. Quindi, la corrente raggiunge il commutatore a leva.
Spostando la leva verso destra oppure verso sinistra, infatti, il conducente indirizza il segnale elettrico verso gli indicatori del lato selezionato. In questo modo, il dispositivo consente un comando semplice e immediato delle frecce.
Il deviatore è destinato all’utilizzo su numerosi trattori e macchine agricole. Inoltre, grazie alla doppia tensione di alimentazione, può essere utilizzato su differenti configurazioni dell’impianto elettrico. Tuttavia, prima della sostituzione è sempre consigliabile verificare il riferimento del componente originale.
Il ricambio è applicabile a numerosi trattori Fiat, Ford, John Deere, Case, Renault, Antonio Carraro, Goldoni, Landini e Same. Di conseguenza, per individuare correttamente la compatibilità è importante verificare sia il modello del trattore sia il riferimento originale.
Serie 46: 55-46, 55-46 DT, 60-46, 60-46 DT, 65-46, 65-46 DT.
Serie 55: 85-55, 95-55, 100-55.
Serie 56: 55-56, 55-56 DT, 60-56 DT, 65-56, 65-56 DT, 70-56, 70-56 DT.
Serie 65: 55-65 F, 55-65 M, 55-65 V, 60-65, 60-65 M, 60-65 V, 70-65, 70-65 M, 80-65.
Inoltre, il deviatore trova applicazione su numerosi modelli della Fiat Serie 66:
35-66, 35-66 DT, 45-66, 45-66 DT, 45-66 S, 45-66 S DT, 466, 466 DT, 50-66, 50-66 DT, 50-66 S, 50-66 S DT, 55-66, 55-66 DT, 55-66 F, 55-66 F DT, 55-66 LP, 55-66 LP DT, 55-66 S, 55-66 S DT, 55-66 V,
55-66 V DT, 56-66 S, 56-66 S DT, 566, 566 DT, 60-66, 60-66 DT, 60-66 F, 60-66 F DT, 60-66 LP, 60-66 S, 60-66 S DT, 65-66, 65-66 DT, 65-66 S, 65-66 S DT, 666, 666 DT, 70-66, 70-66 DT, 70-66 F, 70-66 F DT,
70-66 LP, 70-66 LP DT, 70-66 S, 70-66 S DT, 70-66 V, 766, 766 DT, 80-66, 80-66 DT, 80-66 F, 80-66 F DT, 80-66 S, 80-66 S DT.
Serie 75: 55-75 F, 55-75 M, 55-75 V, 60-75, 60-75 M, 60-75 V, 70-75, 70-75 M, 80-75.
Serie 76: 45-76, 55-76, 60-76, 70-76, 80-76.
Serie 85: 55-85 F, 55-85 M, 55-85 V, 60-85 F, 60-85 V, 62-85, 62-85 M, 72-85, 72-85 M, 82-85 M, 88-85 M.
Serie 88: 65-88, 65-88 DT, 70-88, 70-88 DT, 80-88, 80-88 DT.
Allo stesso tempo, il commutatore è previsto per i seguenti trattori Ford:
Serie 3435 – 7635: 3435, 3935, 4135.
Inoltre, sono previste applicazioni su diversi trattori John Deere Serie 3000.
Serie 3000: 3100, 3200, 3200X, 3300, 3300X, 3400, 3400X.
Serie 3000 – 10: 3110, 3210, 3210X, 3310, 3310X, 3410, 3410X.
Serie AVJ: AVJ55, AVJ60, AVJ70.
Serie VJ: VJ60, VJ70, VJ80.
Il deviatore è compatibile anche con un’ampia gamma di trattori Renault. Per questo motivo, le applicazioni sono suddivise per serie e gruppi di modelli, così da facilitare la consultazione.
Ceres 65 (R 3311, R 3312) MWM engine, Ceres 65 (R 3411, R 3412), Ceres 70 (R 3321, R 3322) MWM engine, Ceres 75 (R 3421, R 3422), Ceres 85 (R 3441, R 3442), Ceres 95 (R 3471, R 3472).
Cergos 330 (M 3512), Cergos 340 (M 3522), Cergos 350 (M 3532).
In particolare, il ricambio trova applicazione sui seguenti modelli:
103, 12RE, 12 RS, 12 TS, 12 TX (R 7821), 103, 14RE, 14RS, 14 TS, 14 TX (R 7822), 103, 52RS, 52TA, 52 TE, 52 TS, 52 TX (R 7821), 103, 54TA, 54 TE, 54 TS, 54 TX (R 7822), 106, 14 SP (R 7832), 106, 54TL, 54 TS (R 7842),
110, 54 TA, 54 TE, 54 TS, 54 TX, 54 TZ (R 7912), 120, 54TA, 54 TE, 54 TS, 54 TX, 54 TZ (R 7922), 14, 14 ME, 14 RE, 14 TA, 14 TE, 14 TX, 14 TZ (R 7942), 145, 54 TA, 54 TS, 54 TX, 54 TZ (R 7942), 351M (R 7411), 421M (R 7421),
461 (R 7441), 462 (R 7442).
Inoltre, sono comprese le seguenti applicazioni:
55.12 (R 3221, R 3235, R 3246), 55.14 (R 3222, R 3237), 551S (R 7451, R 7454), 556S (R 7456), 58.12LS (R 3111), 58.14LS (R 3112), 58.32MA, 58.32 MS, 58.32 MX (R 3111), 58.34ME, 58.34 MS,
58.34 MX (R 3112), 61.12RA/RS (R 7711), 61.14RA/RS (R 7712), 65.12LS (R 3121), 65.14LS (R 3122), 65.32MA, 65.32 ME, 65.32 MS, 65.32 MX (R 3121), 65.34 MA, 65.32 ME, 65.32 MS, 65.32 MX (R 3122),
651S (R 7461, R 7464), 652 (R 7462), 656S (R 7466).
Successivamente, la gamma di compatibilità comprende:
68.12 TS, 68.12 RS, 68.12 RA (R 7721), 68.14 TS, 68.12 RS, 68.12 RA (R 7722), 681S (R 7491, R 7494), 70.12F (R 3266), 70.14F (R 3268), 70.32PA, 70.21 PE, 70.21 PS, 70.12 PX (R 3131), 70.34PA,
70.34 PE, 70.34 PS, 70.64 PX (R 3132), 75.12 RA, 75.12 RS, 75.12 TS (R 7731), 75.14 RA, 75.14 RS, 75.14 TS (R 7732), 75.32 MA, 75.32 ME, 75.32 MS, 75.32 MX (R 3141), 75.34 MA, 75.34 ME, 75.34 MS,
75.34 MX (R 3142), 751 (R 7501, R 7504, R 7621, R 7624), 782 (R 7622, R 7624).
Allo stesso modo, il deviatore è indicato per:
80.12TX (R 7731, R 7761), 80.12V (R 3275), 80.14F (R 3278), 80.14TX (R 7732, R 7762), 80.14V (R 3277), 80.32PA, 80.32 PE, 80.32 PS, 80.32 PX (R 3151), 80.34PA, 80.34 PE, 80.34 PS, 80.34X (R 3152), 85.12TS,
85.12 TX (R 7761), 85.14 TS, 85.14 TX (R 7762), 85.32 MA, 85.32 ME, 85.32 MS, 85.32 MX (R 3161), 85.32TX (R 7761), 85.34 MA, 85.34 ME, 85.34 MS, 85.34 MX (R 3162), 85.34 TX (R 7762, R 9034), 851S (R 7661, R 7664).
Infine, completano le applicazioni Renault:
90.32 MA, 90.32 ME, 90.32 MS, 90.32 MX (R 3171), 90.32 TX (R 7771), 90.34 MA, 90.34 ME, 90.34 MS, 90.34 MX (R 3172), 90.34TX (R 7772), 95.12 RE, 95.12 RS, 95.12 TS, 95.12 TX (R 7811),
95.14 RE, 95.12 RS, 95.12 TS, 95.12 TX (R 7812).
Supertigre 3400, Supertigre 3600, Supertigre 4000 I, Supertigre 4200, Supertigre 4400, Supertigre 4500, Supertigre 4800 I, Supertigre 4800 NORMAL I, Supertigre 5000, Supertigre 5200 I, Supertigre 5200 NORMAL,
Supertigre 525, Supertigre 6000, Supertigre 7000 NORMAL I, Supertigre 7000 VIGNETO I, Supertigre 7500 VIGNETO I.
Tigre 2800 I.
Inoltre, sono previste numerose applicazioni della Serie Tigrone:
Tigrone 3400, Tigrone 3600, Tigrone 4000 I, Tigrone 4000 PC I, Tigrone 4200, Tigrone 4400, Tigrone 4500, Tigrone 4800 I, Tigrone 4800 AGRUMENTO I, Tigrone 4800 NORMAL I, Tigrone 4800 I,
Tigrone 5000, Tigrone 5200 I, Tigrone 5200 AGRUMENTO I, Tigrone 525, Tigrone 6000.
Inoltre, completano la compatibilità:
Tigrone 7000 AGRUMENTO I, Tigrone 7000 FRUTTETO I, Tigrone 7000 MEDIUM I, Tigrone 7000 NORMAL I, Tigrone 7000 VIGNETO I, Tigrone 7500 FRUTTETO, Tigrone 7500 MEDIUM, 7500 NORMAL I.
Tropical 7000 I.
Serie 500: 520T, 521T, 526T, 530T.
Serie 900: 919, 921, 926, 928, 930, 932, 933.
Serie 900 RS/DT: 926, 932, 933, 938, 945.
Serie Frutteti 530 F-L-V: 6530F, 6530L, 7530F, 7530L.
Serie Delfino: Delfino 35, Delfino 35 Frutteto.
Serie Sirenetta: Sirenetta.
Serie Explorer II: Explorer 70 II Special.
Inoltre, per una verifica più precisa della compatibilità è possibile confrontare il codice presente sul vecchio componente con i seguenti riferimenti originali ed equivalenti:
Prima di tutto, è consigliabile verificare il modello esatto del trattore. Successivamente, è opportuno confrontare il riferimento riportato sul vecchio deviatore con quelli indicati nella scheda. Inoltre, è importante verificare la tensione dell’impianto e la configurazione dei collegamenti elettrici.
Infatti, trattori appartenenti alla stessa famiglia possono presentare componenti differenti in funzione dell’anno di produzione oppure dell’allestimento. Per questo motivo, il confronto del codice originale rappresenta uno dei metodi più sicuri per individuare il ricambio corretto.
In conclusione, questo deviatore frecce a leva 12V 24V IP53 rappresenta un ricambio destinato al ripristino del comando degli indicatori di direzione su numerosi trattori Fiat, Ford, John Deere, Case, Renault, Antonio Carraro, Goldoni, Landini e Same.
