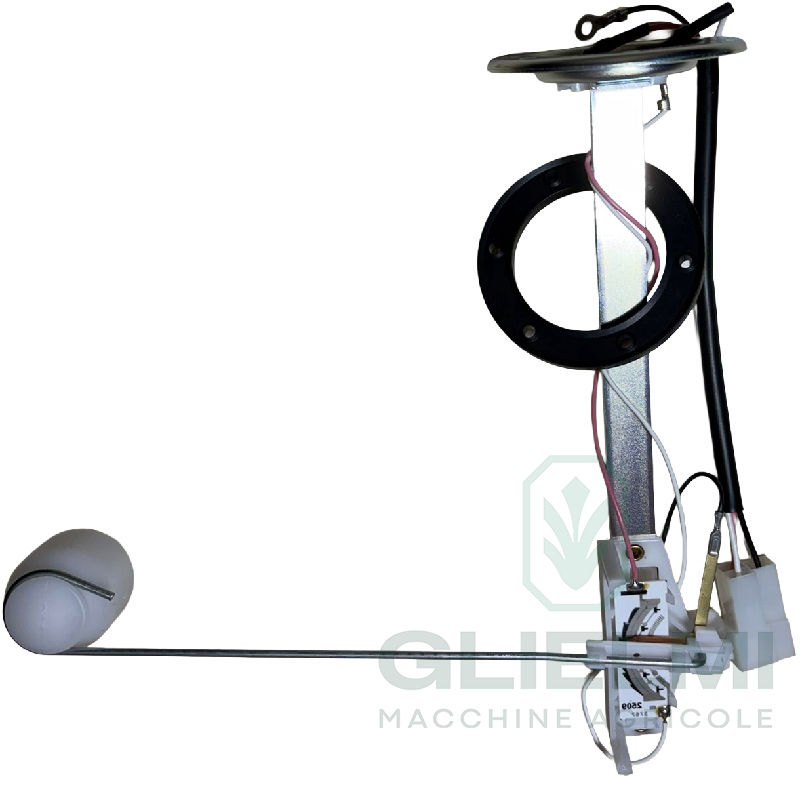

Galleggiante Livello Carburante Trattore Fiat Serie Oro, Landini – Sensore Gasolio 12V 24V

Il galleggiante del livello carburante del trattore è un componente fondamentale del sistema di monitoraggio del carburante. La sua funzione principale è misurare la quantità di carburante presente nel serbatoio e trasmettere l’informazione al quadro strumenti.

Questo dispositivo consente all’operatore di conoscere in ogni momento il livello di gasolio disponibile, evitando il funzionamento del trattore con serbatoio vuoto e prevenendo arresti improvvisi durante il lavoro nei campi o durante le operazioni di trasporto.

Funzione del galleggiante nel sistema carburante

Il galleggiante svolge un ruolo essenziale nella gestione e nel controllo del carburante. Le sue principali funzioni sono:

• Rilevazione del livello carburante – misura la quantità di gasolio presente nel serbatoio tramite il movimento dell’elemento galleggiante.
• Trasmissione del segnale al quadro strumenti – converte il movimento del galleggiante in un segnale elettrico inviato all’indicatore carburante sul cruscotto.
• Monitoraggio continuo del carburante – consente all’operatore di controllare costantemente il livello durante il lavoro.
• Prevenzione dello svuotamento del serbatoio – aiuta a evitare che il trattore rimanga senza carburante durante l’utilizzo.

Come funziona il galleggiante carburante

Il funzionamento del galleggiante è relativamente semplice ma molto efficace:

• Presenza del galleggiante nel serbatoio – elemento generalmente in plastica o materiale sintetico resistente al carburante.
• Movimento verticale – il galleggiante si muove verso l’alto o verso il basso in base al livello del carburante.
• Trasmissione del movimento – il galleggiante è collegato a un braccio metallico che aziona un sensore resistivo o potenziometro.
• Variazione del segnale elettrico – il movimento modifica la resistenza elettrica del sensore.
• Indicazione sul cruscotto – il segnale viene inviato all’indicatore carburante sul quadro strumenti che mostra il livello (pieno, metà, riserva).

Componenti principali del galleggiante

• Galleggiante – elemento che rimane a galla sul carburante
• Braccio di collegamento
• Sensore resistivo o potenziometro
• Contatti elettrici e connettore
• Flangia di fissaggio al serbatoio

Caratteristiche tecniche

• Tipo: Sensore livello carburante ad astina
• Tensione di alimentazione: 12V / 24V
• Fissaggio: 6 viti
• Diametro fori fissaggio: 4,5 mm
• Interasse foratura: 60,3 mm
• Profondità di installazione: 351 mm

Compatibilità

Fiat – Serie Oro

1000, 355C, 440 DT-V, 450, 450 DT, 455 C Super, 480-8, 480-8 DT, 480 DT S, 480 S, 500, 500 DT S, 500 S, 505 C, 505 C Super, 540 DT S, 540 S, 550, 550 DT, 555 C, 600, 605 C, 605 C Super, 850 Super, 850 DT Super

Landini

Serie 30: 5830, 6030
Serie 40: 5840
Serie 500: 6500
Cingolati Meccanici: C4500, C5500, C6500, C7800

Riferimenti originali

COBO: 1029043
