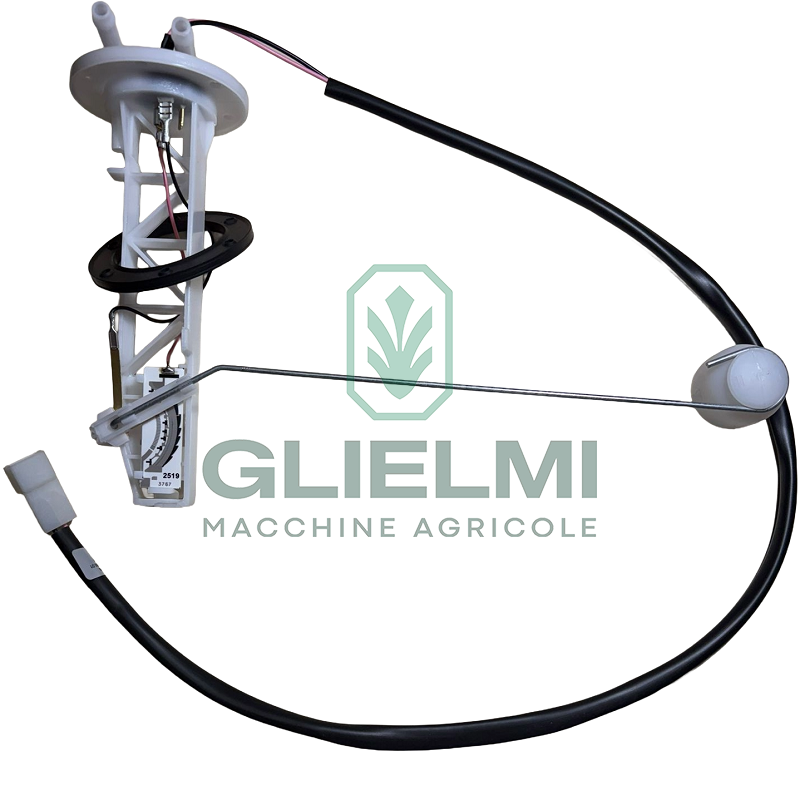

Galleggiante Livello Carburante Trattore Fiat – Sensore Livello Gasolio 12V 24V

Il galleggiante del livello carburante del trattore è un componente fondamentale del sistema di monitoraggio del carburante. La sua funzione principale è misurare la quantità di carburante presente nel serbatoio e trasmettere l’informazione al quadro strumenti.

Questo dispositivo consente all’operatore di conoscere in ogni momento il livello di gasolio disponibile, evitando il funzionamento del trattore con serbatoio vuoto e prevenendo arresti improvvisi durante il lavoro nei campi o durante le operazioni di trasporto.

Funzione del galleggiante nel sistema carburante

Il galleggiante svolge un ruolo essenziale nella gestione e nel controllo del carburante. Le sue principali funzioni sono:

• Rilevazione del livello carburante – misura la quantità di gasolio presente nel serbatoio tramite il movimento dell’elemento galleggiante.
• Trasmissione del segnale al quadro strumenti – converte il movimento del galleggiante in un segnale elettrico inviato all’indicatore carburante sul cruscotto.
• Monitoraggio continuo del carburante – consente all’operatore di controllare costantemente il livello durante il lavoro.
• Prevenzione dello svuotamento del serbatoio – aiuta a evitare che il trattore rimanga senza carburante durante l’utilizzo.

Come funziona il galleggiante carburante

Il funzionamento del galleggiante è semplice ma estremamente efficace:

• Presenza del galleggiante nel serbatoio – elemento in plastica o materiale sintetico resistente al carburante.
• Movimento verticale – il galleggiante si muove verso l’alto o verso il basso in base al livello del carburante.
• Trasmissione del movimento – il galleggiante è collegato a un braccio metallico che aziona un sensore resistivo.
• Variazione del segnale elettrico – il movimento modifica la resistenza elettrica del sensore.
• Indicazione sul cruscotto – il segnale viene inviato all’indicatore carburante che mostra il livello (pieno, metà, riserva).

Componenti principali del sensore livello carburante

• Galleggiante – elemento che rimane a galla sul carburante
• Braccio di collegamento
• Sensore resistivo o potenziometro
• Contatti elettrici e connettore
• Flangia di fissaggio al serbatoio

Caratteristiche tecniche

• Tipo: Sensore livello carburante ad astina a 2 tubi
• Tensione di alimentazione: 12V / 24V
• Fissaggio: 6 viti
• Diametro fori fissaggio: 4,2 mm
• Interasse foratura: 60,3 mm
• Profondità di installazione: 407 mm

Compatibilità trattori

FIAT

Serie 80
580, 580 DT, 680, 680 DT, 780, 780 DT, 880, 880-5, 880 DT-5, 980, 980 DT

Serie 88
55-88, 55-88 DT, 60-88, 60-88 DT, 65-88, 65-88 DT, 70-88, 70-88 DT, 80-88, 80-88 DT

Serie 90
100-90, 100-90 DT, 110-90, 110-90 DT, 55-90, 55-90 DT, 60-90, 60-90 DT, 65-90, 65-90 DT, 70-90, 70-90 DT, 80-90, 80-90 DT, 85-90, 85-90 DT, 90-90, 90-90 DT

Serie 93
60-93, 60-93 DT, 65-93, 65-93 DT, 72-93, 72-93 DT, 82-93, 82-93 DT, 88-93, 88-93 DT

Serie 94
60-94, 60-94 DT, 65-94, 65-94 DT, 72-94, 72-94 DT, 82-94, 82-94 DT, 88-94, 88-94 DT

Riferimento originale

5136771
