La plancia portastrumenti dei trattori Fiat “Serie Oro”, come il Fiat 455C, integra gli indicatori essenziali per monitorare lo stato del motore e garantire un funzionamento sicuro. Serve come interfaccia principale tra il trattorista e i sistemi vitali del mezzo.

Componenti Principali e Funzioni:
La plancia è un quadro integrato che ospita diversi strumenti e spie luminose:

Contagiri e Contaore (Cronogirometro): È lo strumento centrale e principale.

– Funzione: Indica i giri al minuto (RPM) del motore. Un regime specifico (es. 2160 giri/minuto per il 455C) corrisponde alla velocità unificata della presa di forza (PTO) di 540 giri/minuto.

– Contaore: Include un totalizzatore a 5 cifre che registra le ore di lavoro effettive del trattore, fondamentale per la pianificazione della manutenzione.

Indicatore Livello Carburante: Mostra la quantità di gasolio rimanente nel serbatoio.

– Funzione: La lancetta si sposta nella zona rossa quando il livello è inferiore a circa un quarto della capacità totale.

Termometro Acqua: Monitora la temperatura del liquido di raffreddamento del motore.

– Funzione: Indica se il motore si sta surriscaldando (lancetta nella zona rossa). In tal caso, si deve portare il motore al minimo e controllare l’impianto di raffreddamento.

Spie di Controllo: Diverse luci segnalano lo stato di vari sistemi:

– Pressione Olio: Una spia rossa si accende se la pressione dell’olio motore è insufficiente. Deve spegnersi pochi istanti dopo l’avviamento.

– Carica Batteria: Indica lo stato di carica dell’alternatore/batteria.

– Luci di Posizione/Abbaglianti: Spie verdi e blu indicano quali luci sono accese.

– Filtro Aria: Una spia rossa può segnalare un intasamento del filtro aria a secco.

– Freno a Mano: Una spia intermittente (rossa) segnala l’inserimento del freno a mano.

Manutenzione e Utilizzo:
La corretta interpretazione di questi strumenti è fondamentale per l’operatore. Il manuale d’uso e manutenzione (disponibile per i modelli 355C, 455C, 505C e 605C) fornisce indicazioni precise sulle soglie operative e le azioni da intraprendere in caso di anomalie.

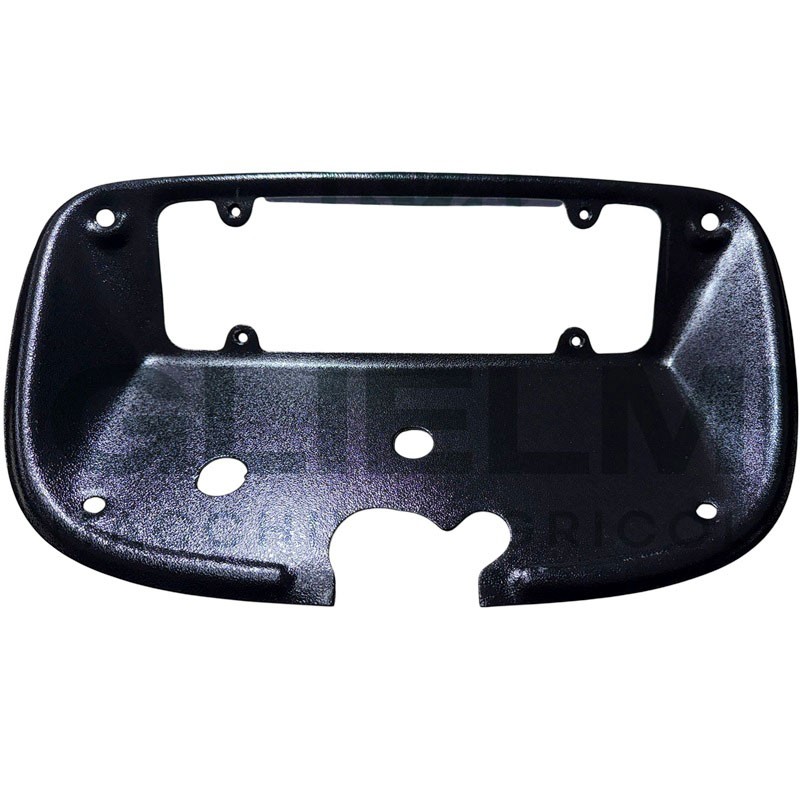

Plancia Portastrumenti di Colore Nero In Metallo, Adattabile a Trattore Fiat:

FIAT:
Serie Oro: 350, 350 DT, 400, 400 DT, 450, 450 DT, 480, 480 DT, 500, 500 DT, 540, 540 DT, 550, 600, 600 DT, 640, 640 DT, 650, 650 DT, 750, 750 DT, 850, 850 DT, 1000, 1000 DT, 1000S, 1300, 1300 DT

Serie C: 455C, 505C, 555C, 605C, 605C Super

RIFERIMENTO ORIGINALE: 4974766, 5087147, 598764
