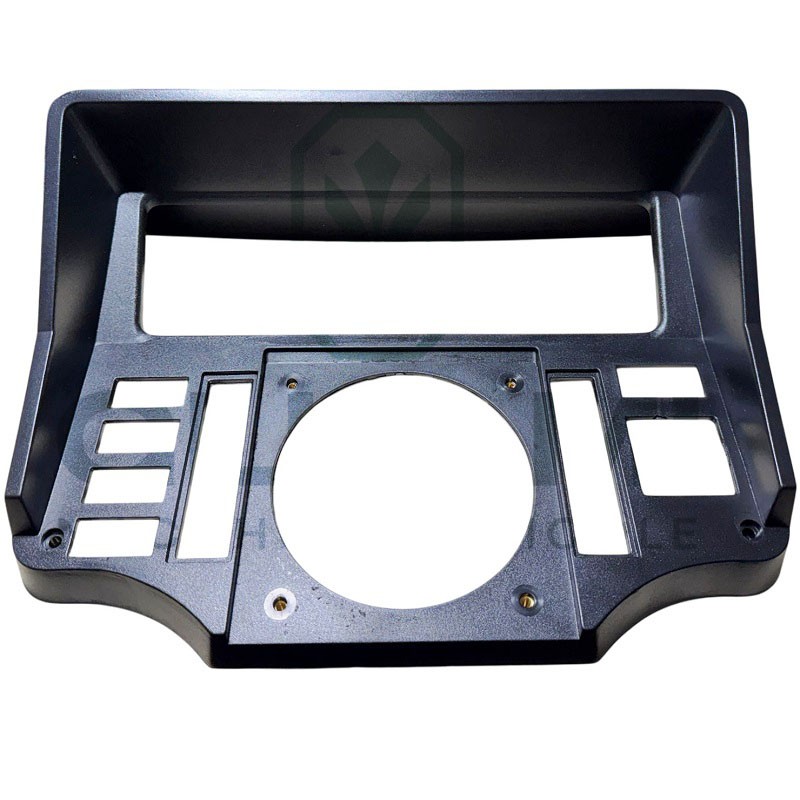

La plancia portastrumenti con codice ricambio originale CNH 5126708 è un cruscotto utilizzato su diversi modelli di trattori Fiat, in particolare quelli delle serie 80/90, 110/90, 82/93, e 88. Sebbene non sia disponibile un manuale specifico per il solo codice del ricambio, le funzioni dei singoli strumenti sono standard per questi modelli e sono descritte nei loro manuali d’uso e manutenzione.

Funzioni e Spie Principali:
Il pannello strumenti fornisce al conducente informazioni essenziali sullo stato operativo del trattore. Ecco una descrizione delle funzioni principali, basata sui manuali d’uso di trattori Fiat simili come i modelli 666 e 766:

Cronogirometro (Strumento Centrale):

– Include l’indicatore dei giri motore (contagiri).

– Presenta un contaore con totalizzatore a 5 cifre: le cifre su fondo nero indicano le ore di lavoro totali, mentre l’ultima a destra, su fondo rosso, indica i decimi di ora.

Indicatore Livello Carburante:

– La lancetta si sposta nella zona rossa quando la quantità di combustibile scende al di sotto di una soglia critica (spesso inferiore a 4 litri).

Spie di Segnalazione:

– Verde (Luci di Posizione): Segnala che le luci di posizione sono accese.

– Verde (Indicatori di Direzione): Indica l’attivazione degli indicatori di direzione (frecce), con segnalatore separato per un eventuale primo rimorchio.

– Blu (Luce Abbondante): Segnala che i proiettori anteriori (abbaglianti) sono accesi.

– Altre spie standard includono generalmente avvisi per la pressione dell’olio, la temperatura del liquido di raffreddamento e la carica della batteria, che sono essenziali per il monitoraggio della salute del motore.

Comandi Aggiuntivi:
Oltre agli strumenti visivi, la plancia o le aree circostanti includono pulsanti e pomelli importanti:

– Pomello di Arresto Motore: Tirandolo verso l’esterno si arresta il motore (annullando la portata della pompa di iniezione), mentre spingendolo in avanti si predispone il motore all’avviamento.

– Pulsante Comando Thermostart: Utilizzato per facilitare l’avviamento a freddo del motore (preriscaldamento).

– Pulsante Luci Intermittenti di Emergenza: Attiva le quattro frecce e funziona anche con la chiave di accensione disinserita.

Per una comprensione completa di tutte le spie e i comandi specifici del suo modello esatto di trattore, è sempre consigliabile consultare il manuale d’uso e manutenzione fornito dal produttore.

Plancia Portastrumenti di Colore Nero In Plastica, Originale CNH Per Trattore Fiat:

FIAT:
Serie 88: 55-88, 55-88 DT, 60-88, 60-88 DT, 65-88, 65-88 DT, 70-88, 70-88 DT, 80-88, 80-88 DT

Serie 90: 55-90, 55-90 DT, 60-90, 60-90 DT, 65-90, 65-90 DT, 70-90, 70-90 DT, 80-90, 80-90 DT, 85-90, 85-90 DT, 90-90, 90-90 DT, 100-90, 100-90 DT, 110-90, 110-90 DT

Serie 93: 60-93, 60-93 DT, 65-93, 65-93 DT, 72-93, 72-93 DT, 82-93, 82-93 DT, 88-93, 88-93 DT

Serie 94: 60-94, 60-94 DT, 65-94, 65-94 DT, 72-94, 72-94 DT, 82-94, 82-94 DT, 88-94, 88-94 DT

RIFERIMENTO ORIGINALE: 5126708
